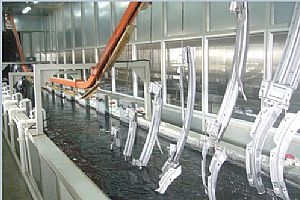

電泳設(shè)備又名泳漆，電沉積。電泳設(shè)備創(chuàng)始于二十世紀(jì)六十年代，先用于汽車底漆。電泳設(shè)備的產(chǎn)品廣泛用于汽車，家用電器以及各類鋼鐵件的耐蝕涂裝等。成套電泳設(shè)備主要由電泳槽、前處理水洗槽、噴淋槽、電泳電源、電泳超濾機(jī)、反滲透純水機(jī)、烘箱或烘道。
        關(guān)于電泳設(shè)備相關(guān)參數(shù)的特點(diǎn)及其注意事項(xiàng)是怎樣的呢？下面我們來了解一下吧。

1、電泳時(shí)間
漆膜厚度隨著電泳設(shè)備時(shí)間的延長(zhǎng)而增加，但當(dāng)漆膜達(dá)到一定厚度時(shí)，繼續(xù)延長(zhǎng)時(shí)間，也不能增加厚度，反而會(huì)加劇副反應(yīng)；反之，電泳時(shí)間過短，涂層過薄。電泳時(shí)間應(yīng)根據(jù)所用的電壓，在保證涂層質(zhì)量的條件下，越短越好。一般工件電泳時(shí)間為1至3分鐘，大型工件為3至4分鐘。如果被涂物件表面幾何形狀復(fù)雜，可適當(dāng)提高電壓和延長(zhǎng)時(shí)間。

2、電壓
電泳涂裝采用的是定電壓法，電泳設(shè)備相對(duì)簡(jiǎn)單，易于控制。電壓對(duì)漆膜的影響很大；電壓越高，電泳漆膜越厚，對(duì)于難以涂裝的部位可相應(yīng)提高涂裝能力，縮短施工時(shí)間。但電壓過高，會(huì)引起漆膜表面粗糙，烘干后易產(chǎn)生“橘皮”現(xiàn)象。電壓過低，電解反應(yīng)慢，漆膜薄而均勻，泳透力差。電壓的選擇由涂料種類和施工要求等確定。一般情況下，電壓與涂料的固體分及漆溫成反比，與兩極間距成正比。鋼鐵表面為40～70V，鋁和鋁合金表面可采用60～100V，鍍鋅件采用70～85V。

3、涂料溫度
涂料溫度高，成膜速率快，但漆膜外觀粗糙，還會(huì)引起涂料變質(zhì)；溫度低，電沉積量少，成膜慢，涂膜薄而致密。施工過程中，由于電沉積時(shí)部分電能轉(zhuǎn)化成熱能，循環(huán)系統(tǒng)內(nèi)機(jī)械摩擦產(chǎn)生熱量，將導(dǎo)致涂料溫度上升。一般漆液溫度控制在某些方面15～30℃
4、涂料電阻
被涂物件從前一道工序帶入電泳槽的雜質(zhì)離子等引起涂料電阻值的下降，從而導(dǎo)致漆膜出現(xiàn)粗糙不均和針孔等弊病。在涂裝施工中，需對(duì)涂料進(jìn)行凈化處理。為了得到高質(zhì)量涂膜，可采用陽極藍(lán)設(shè)備，以除去銨及鈣、鎂等雜質(zhì)正離子。
5、工件與陰極間距離 距離近，沉積效率高。但距離過近，會(huì)使漆膜太厚而產(chǎn)生流掛、橘皮等弊病。
 一般距離不低于10cm。對(duì)大型而形狀復(fù)雜的工件，當(dāng)出現(xiàn)外部已沉積很厚涂膜，而內(nèi)部涂膜仍較薄時(shí)，應(yīng)在距離陰極較遠(yuǎn)的部位，增加輔助陰極。

      以上關(guān)于電泳設(shè)備的相關(guān)知識(shí)，希望對(duì)您的工作有所幫助。更多知識(shí)請(qǐng)關(guān)注我們博奧工業(yè)裝備技術(shù)有限公司網(wǎng)站，網(wǎng)址：http://www.zhangchunxin.cn/
